PVC壓延膜是我們?nèi)粘S家的產(chǎn)品，如袋子、塑料棚膜等，下面青島賽諾聚乙烯蠟廠家為您分析PVC壓延收縮，本文分為兩部分，本篇為第一部分。

物料通過兩個相反旋轉的輥筒時，受到強烈的剪切應力，產(chǎn)速拖曳流動，PVC分子會順著壓延方向發(fā)生分子取向；部分被拉直的分子鏈來不及松弛就被冷卻定型。

物料進入壓延輥筒間隙時，流線發(fā)生收斂，壓力從零變得很大，出現(xiàn)流動方向的速度梯度，產(chǎn)生拉伸力。高分子在流動時各液體層間總存在一定的速度梯度，細而長的大分子若同時穿過幾個流速不等的液層時，同一大分子的各個部分就要以不同速度前進，這種情況顯然是不能持久的，因此，在流動時，每個長鏈分子總是力圖使自己全部進入同一流速的流層，不同流速液層的平行分布就導致了大分子在流動方向上的取向；同時由于在壓延時積料形狀（國內(nèi)絕大部分設備積料為紡錘形）和物料、輥筒橫向溫度不統(tǒng)一，物料受到的切向應力和法向應力不一致，分子鏈構象變化程度并不是非常統(tǒng)一。

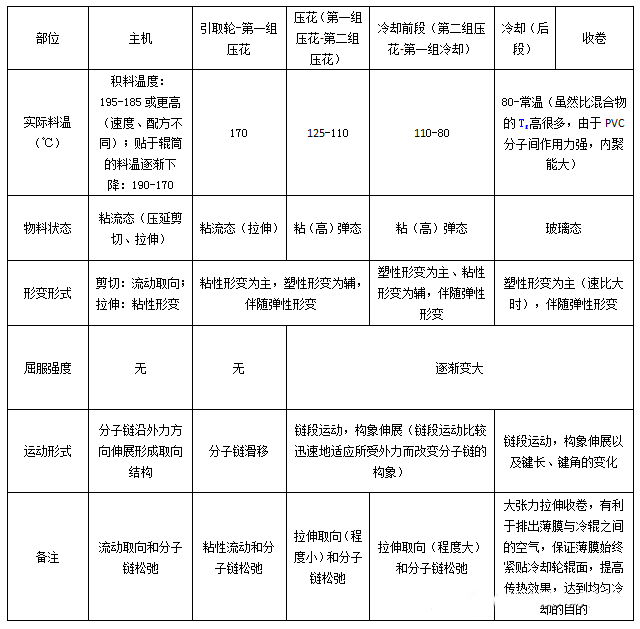

PVC壓延物料在各段的狀態(tài)

彈性形變（虎克形變）：可逆性形變，外力去除，形變立即恢復。

塑性形變（強迫高彈形變）：有屈服強度，分子鏈有取向。

粘性形變：無屈服強度，分子間滑移，無取向；受力時發(fā)生分子鏈的相對位移，外力除去后粘性流動不能回復，是不可逆形變。（粘性流動）。

一般來說，在一定溫度下，聚合物在屈服應力的作用下，取向程度是隨拉伸比增大而增大。

隨著拉伸溫度的提高，屈服強度越來越小，最后消失，就變?yōu)槿缤鹉z無屈服點拉伸。聚合物只有在存在屈服應力的作用下，拉伸才會出現(xiàn)取向。

取向過程是一種分子有序化的過程，只有依靠外力場的幫助才能實現(xiàn)。高分子取向的過程是運動的過程，必須克服高聚物內(nèi)部的黏滯阻力，因而完成取向的過程需要一定的時間。在外力的作用下，將首選發(fā)生鏈段的取向，然后才是整個分子的取向。兩種運動單元所受到的阻力大小不同，因而兩類取向過程的速度有快慢之分。為了維持取向狀態(tài)獲得取向材料，必須在取向后使溫度迅速降到玻璃化溫度以下，將分子和鏈段的運動凍結起來。這種凍結的熱力學非平衡狀態(tài)只有相對的穩(wěn)定性，當時間較長、溫度較高或高聚物溶脹時，仍要發(fā)生自發(fā)的解取向。解取向的作用與材料的結晶程度、玻璃化溫度有關。

拉伸取向過程中同時發(fā)生松弛現(xiàn)象：薄膜被拉伸時，處于不平衡構象，要逐漸過渡到平衡的構象，使分子趨向紊亂無序，是一個自發(fā)的過程。即鏈段隨著外力的方向運動以減小或者消除內(nèi)部應力，如果T很高(>>Tg)，鏈運動摩擦阻力很小，應力很快松弛掉了，所以觀察不到；反之，內(nèi)摩擦阻力很大，鏈段運動能力差，應力松弛慢，也觀察不到。高聚物屈服點前形變是完全可以回復的，屈服點后高聚物將在應力下“塑性流動”，即鏈段沿外力方向開始取向。

聚合物拉伸應力σ和應變ε 的關系為：σ-σy=Eε（E-彈性模量； σy-屈服應力）[雙向拉伸塑料薄膜m，尹燕平]

1. σ＜σy時，材料處于瞬間可逆的變形狀態(tài)。由于分子鍵角的扭變和分子鏈的伸長，使材料產(chǎn)生高彈拉伸。此時取向程度低，取向結構不穩(wěn)定，拉伸應力解除后能完全恢復。

2. σ＞σy時，這種變形是分子排直的變形。材料在持續(xù)應力作用下，能產(chǎn)生塑性拉伸。此時拉伸應力σ中一部分用于克服屈服應力，剩余的部分引起塑性拉伸，迫使高彈態(tài)下的大分子發(fā)生解纏和滑移，使材料產(chǎn)生以塑性變形為主的不可逆伸長。所以這種拉伸能獲得穩(wěn)定的取向結構和高的取向度。

無規(guī)聚氯乙烯，主鏈上有手性碳原子，有微弱的結晶能力，由于氯原子電負性較大，分子鏈上相鄰的氯原子互相排斥彼此錯開排列，有利于結晶。在輕度結晶的高聚物中，微晶體起著類似交聯(lián)點的作用，有利于屈服強度增加。

賽諾新材，15年積淀，聚乙烯蠟 品牌生產(chǎn)商，藍海股權機構掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟 、聚丙烯蠟、EBS、  硬脂酸鋅 等助劑的研發(fā)、生產(chǎn)、應用工作。咨詢熱線： 400-8788532。

作者：賽諾新材             來源：www.daegumeditour.com.cn。
